Тестер для проверки кабелей зарядки USB на повреждение жил.

Приобрел данный тестер в начале января для тестирования проводов зарядок типа USB type C — USB type C. Но сам тестер поддерживает большее количество кабелей, таких типов как:

• USB — USB micro
• USB — USB Type C
• USB — USB micro
• USB Type C — USB micro
• USB Type C — USB Type C
• USB Type C — USB micro

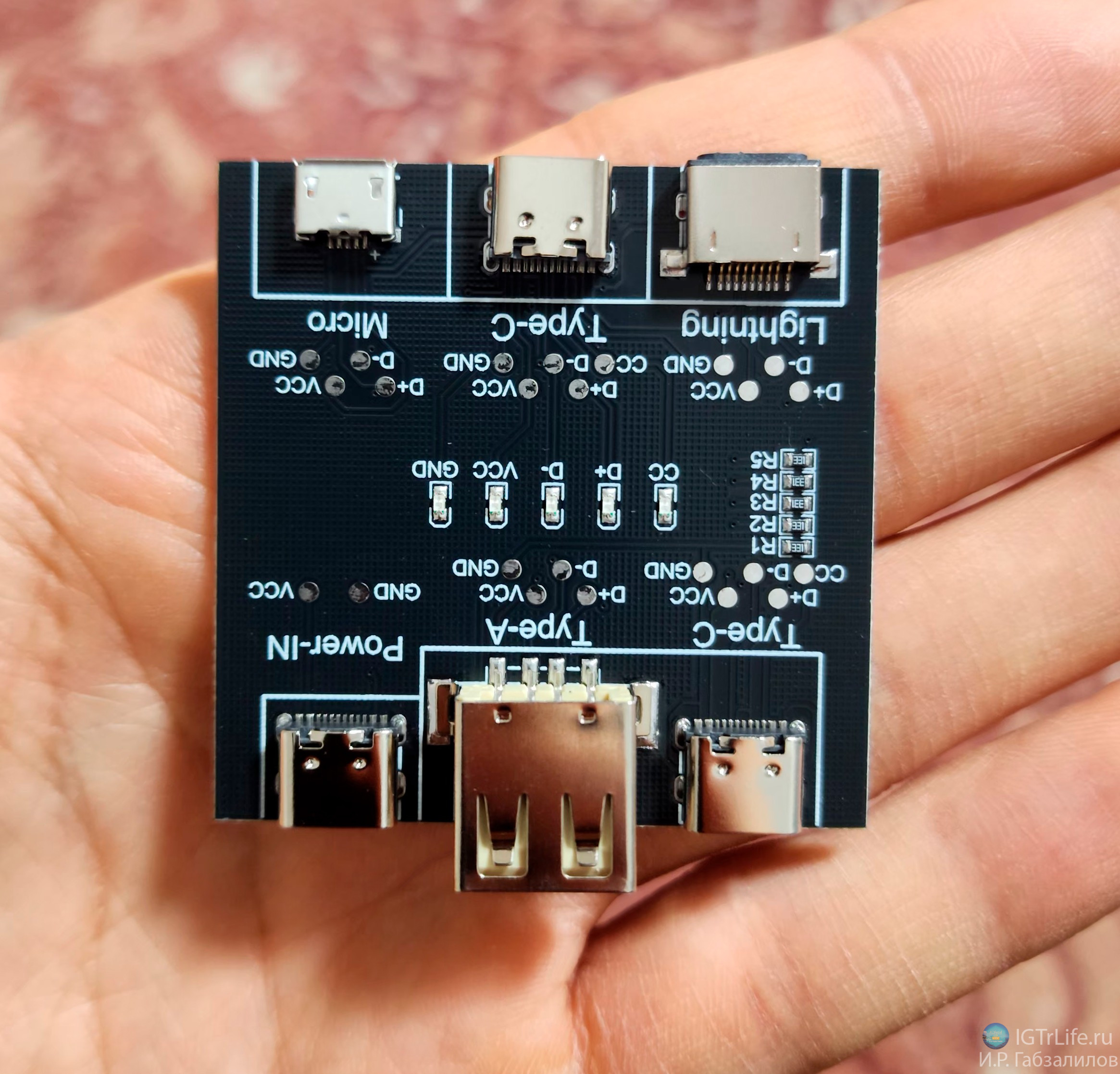

Тестирование очень простое, необходимо подключить питание на разъем, отмеченный как «Power-IN», по кабелю USB — USB Type C.

Внимание: кабели USB type C — USB type C не подходят, от них тестер не работает.

Следующий шаг, после подключения питания, это подключение кабеля USB в соответствующие разъемы на плате в зависимости от типа кабеля.

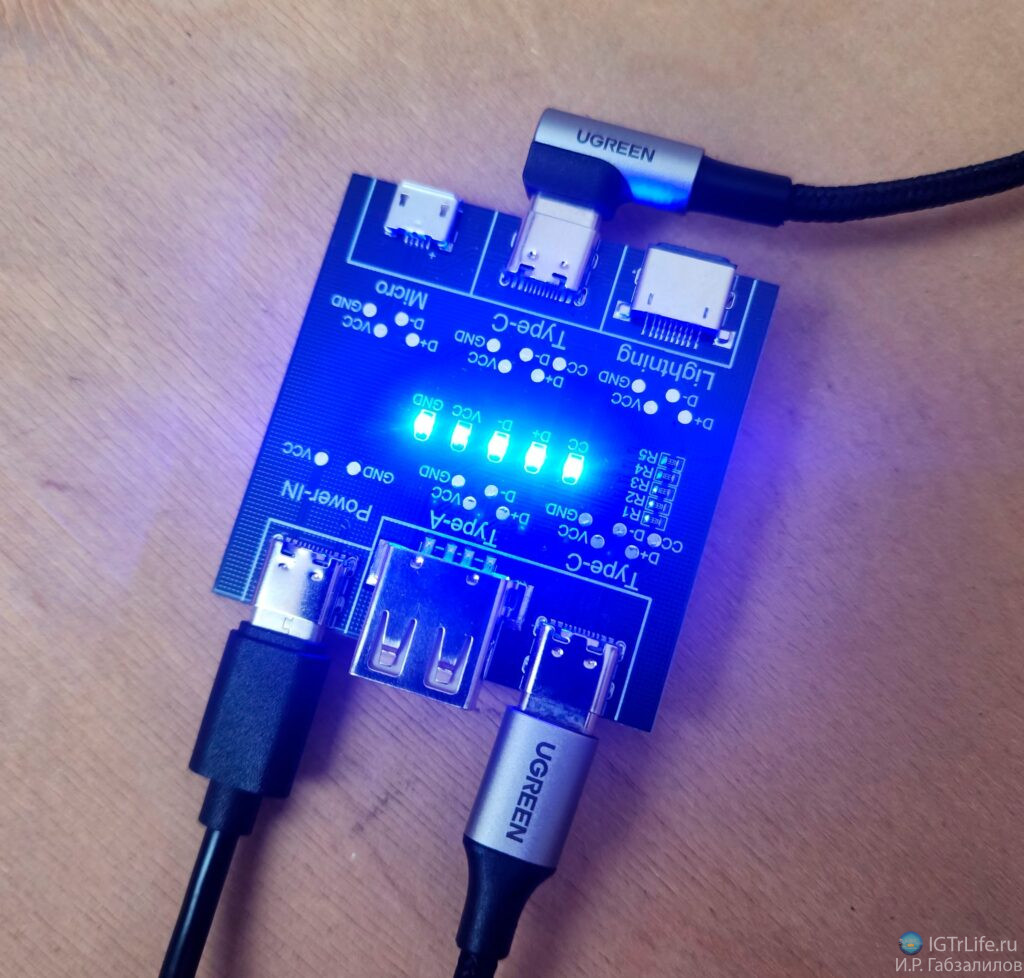

В случае если внутренние токопроводящие жилы кабеля целые, загорятся все светодиоды синим цветом. Для точности проверки, необходимо несколько раз согнуть кабель в разных местах и понаблюдать не гаснут ли светодиоды, если да, то ваш кабель неисправен.

Так же если ваш кабель не поддерживает передачу данных, а только зарядку, светодиоды D+ и D- не будут светиться.

Ну вот и все, тестер простейший, но может уберечь от лишней покупки кабеля, или порчи устройств из-за замыкающего кабеля зарядки.
